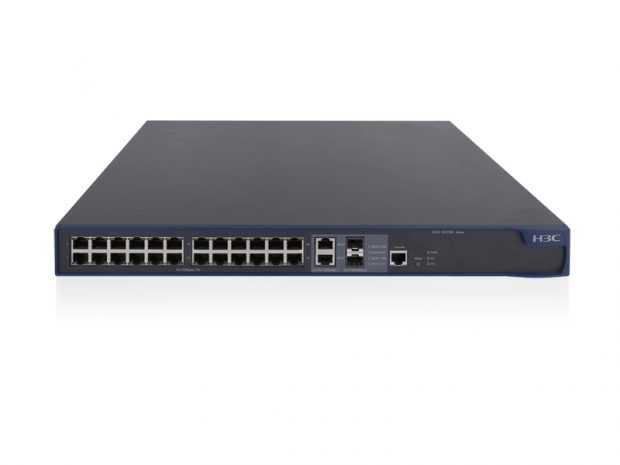

H3C S3100-EI系列交换机是H3C公司为构建高安全、高智能网络需求而专门设计的新一代以太网交换机产品，在满足高性能接入的基础上，提供更全面的安全接入策略和更强的网络管理维护易用性，是理想的安全易用接入层交换机。
H3C S3100-EI 系列以太网交换机
产品简介：
- 产品基本信息
- 产品特点与优点
S3100-EI系列产品规格
| 项目 | S3100-8TP-EI | S3100-16TP-EI | S3100-26TP-EI | S3100-8TP-PWR-EI-F
S3100-8TP-PWR-EI-DC |
S3100-16TP-PWR-EI-F | S3100-26TP-PWR-EI-D | |
| 交换容量 | 19.2Gbps | ||||||
| 包转发率 | 2.7Mpps | 5.4Mpps | 6.6Mpps | 2.7Mpps | 5.4Mpps | 6.6Mpps | |
| 外形尺寸（长×宽×高）
(单位：mm) |
230×160 ×43.6 |
360×160 ×43.6 |
440×160 ×43.6 |
300×220 ×43.6 |
440×420×43.6 | 440×420×43.6 | |
| 重量 | <3.0 kg | <3.0 kg | <3.0 kg | <3.0 kg | <3.5 kg | <6.5 kg | |
| 管理端口 | 1个Console口 | ||||||
| 固定端口 | 8个10/100Base-TX以太网端口；
1个10/100 |
16个10/100Base-TX以太网端口；2个10/100 /1000Base-T以太网端口和2个复用的100/1000Base-X SFP端口 |
24个10/100Base-TX以太网端口；
2个10/100 |
8个10/100Base-TX以太网端口(PoE)；
1个10/100 |
16个10/100Base-TX以太网端口(PoE)；
2个10/100 |
24个10/100Base-TX以太网端口(PoE)；
2个10/100 |
|
| PoE远程供电 | 不支持 | 支持 | |||||
| 端口 | 支持IEEE 802.3x流控（全双工）
支持基于端口带宽百分比的广播风暴抑制 |
||||||
| MAC地址 | 支持8K MAC
支持黑洞MAC 支持设置端口MAC学习最大个数 |
||||||
| 端口汇聚 | 支持LACP
支持手工聚合 支持最大端口聚合组：端口数/2，每个聚合组最大支持8个端口 |
||||||
| VLAN | 支持基于端口的VLAN（4K个）
支持基于协议的VLAN 支持Voice VLAN 支持GVRP 支持VLAN VPN（QinQ），灵活QinQ 支持基于端口和全局的VLAN Mapping |
||||||
| 二层环网协议 | 支持STP/RSTP/MSTP
支持Smart Link |
||||||
| 堆叠 | 最大支持16台设备堆叠 | ||||||
| 组播 | IGMP Snooping v1/v2/v3
组播VLAN |
||||||
| 镜像 | 支持N:1端口镜像
支持RSPAN 支持流镜像 |
||||||
| ACL | 支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。
支持基于端口、VLAN、全局下发ACL 支持基于时间段（Time Range）的ACL 支持基于硬件的IPv6 ACL和QoS |
||||||
| QoS | 每个端口支持4个输出队列
支持802.1p/DSCP优先级 支持端口队列调度（SP、WRR、SP+WRR） 支持基于流的包过滤 支持基于流的流量统计 支持基于流的重定向 支持基于流的优先级标记 支持基于流的限速 支持流量整形 |
||||||
| 安全特性 | 用户分级管理和口令保护
支持Guest VLAN 支持IEEE 802.1X认证/集中MAC地址认证 支持AAA&RADIUS&HWTACACS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0 支持EAD（终端准入控制） 支持IP 源地址保护 支持ARP入侵检测功能 支持ARP报文限速功能 支持端口隔离 支持IP＋端口的绑定 支持IP+MAC的绑定 支持端口＋MAC的绑定 支持IP+MAC+端口的绑定 |
||||||
| DHCP | 支持DHCP client
支持DHCP Snooping 支持DHCP Snooping trust 支持DHCP Snooping option 82 |
||||||
| 管理与维护 | 支持XModem/FTP/TFTP加载升级
支持命令行接口（CLI），Telnet，Console口进行配置 支持HGMP v2集群管理 支持SNMP v1/v2/v3，WEB网管 支持RMON 1，2，3，9组MIB 支持H3C iMC智能管理中心 支持系统日志，分级告警 支持PING、Traceroute， Multicast Traceroute 支持Telnet远程维护 支持VCT（Virtual Cable Test）电缆检测功能 支持DLDP（Device Link Detection Protocol）单向链路检测协议 支持Loopback-detection 端口环回检测 支持IPv6 host网络管理特性族 |
||||||
| 电源 | AC：
额定电压范围：100V～240V AC；50～60Hz 最大电压范围：90～264V AC； 47Hz～63Hz |
S3100-26TP-PWR-EI-D、S3100-16TP-PWR-EI-F同时支持交流和直流输入；
S3100-8TP-PWR-EI-F 支持交流输入； S3100-8TP-PWR-EI-DC支持直流输入 AC： 额定电压范围：100V～240V AC；50～60Hz 最大电压范围：90～264V AC；47Hz～63Hz DC： 额定电压范围： -47V～-57V DC -52V～-56V DC(RPS专用) |
|||||
| 整机最大功耗 | 整机最大功耗：15W | 整机最大功耗：17W | 整机最大功耗：155W
PoE最大输出功率：135W |
整机最大功耗：300W
PoE最大输出功率：250W |
(1) 交流输入
整机最大功耗：465W PoE最大输出功率：370W (2) 直流输入 整机最大功耗：400W PoE最大输出功率：370W |
||
| 工作环境温度 | 0℃～45℃ | ||||||
| 工作环境相对湿度（非凝露） | 10%～90 | ||||||
全面的接入安全策略
H3C S3100-EI系列交换机支持EAD（端点准入防御）功能，配合后台系统可以将终端防病毒、补丁修复等终端安全措施与网络接入控制、访问权限控制等网络安全措施整合为一个联动的安全体系，通过对网络接入终端的检查、隔离、修复、管理和监控，使整个网络变被动防御为主动防御、变单点防御为全面防御、变分散管理为集中策略管理，提升了网络对病毒、蠕虫等新兴安全威胁的整体防御能力。
H3C S3100-EI系列交换机支持特有的ARP入侵检测功能，可有效防止黑客或攻击者通过ARP报文实施日趋盛行的“ARP欺骗攻击”，对不符合DHCP Snooping动态绑定表或手工配置的静态绑定表的非法ARP欺骗报文直接丢弃。同时支持IP Source Check特性，防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒，以及大流量地址仿冒带来的DoS攻击。另外，利用DHCP Snooping的信任端口特性还可以有效杜绝私设DHCP服务器，保证DHCP环境的真实性和一致性。
H3C S3100-EI系列交换机支持端口安全特性族，可以有效防范基于MAC地址的攻击。可以实现基于MAC地址允许/限制流量，或者设定每个端口允许的MAC地址的最大数量，使得某个特定端口上的MAC地址可以由管理员静态配置，或者由交换机动态学习。
H3C S3100-EI系列交换机有强大硬件ACL能力，能深度识别报文，支持L2～L4包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、TCP/UDP端口范围、VLAN、VLAN范围等定义ACL，以便交换机进行后续的处理。并且支持基于端口、VLAN、全局定义和下发ACL策略
H3C S3100-EI系列交换机支持集中式MAC地址认证和802.1x认证，支持用户帐号、IP、MAC、VLAN、端口等用户标识元素的动态或静态绑定，同时实现用户策略（VLAN、QoS、ACL）的动态下发；支持配合H3C公司的CAMS系统对在线用户进行实时的管理，及时的诊断和瓦解网络非法行为。支持对Proxy进行有效的管理。
增强的网络管理和维护的易用性
H3C S3100-EI系列交换机支持通过FTP、TFTP实现设备的远程升级，支持SNMP v1/v2/v3，可支持Open View等通用网管平台，以及iMC智能管理中心。支持CLI命令行，Web网管，Telnet，HGMP集群管理，使设备管理更方便。
H3C S3100-EI系列交换机支持跨交换机的远程端口镜像RSPAN，可以将接入端口的流量镜像到核心交换机上，可以对全网业务和流量进行监控、优化部署和恶意攻击监控，满足园区网精细化管理的需要。
H3C S3100-EI系列交换机支持VCT（Virtual Cable Test）电缆检测功能，便于快速定位网络故障点；并支持DLDP（Device Link Detection Protocol）单向链路检测协议，可以有效的防止网络中单通故障的发生，大幅提高网络维护效率，切实将设备的易用性带给用户。
高性能与灵活扩展能力
H3C S3100-EI系列交换机具有19.2G的背板交换容量，支持所有端口线速转发，满足了用户对高带宽的需求。设备支持2个GE上行，采用2个固定10/100/1000兆自适应电口和2个复用的通用SFP端口，并且SFP端口既可以支持百兆光模块，也可以支持千兆光模块，在降低用户成本的同时，更好的考虑了用户后续升级的实际需求。
H3C S3100-EI系列交换机采用专利技术，允许交换机利用专用互联电缆实现多达16台设备的堆叠，最大扩展至384个10/100M端口，支持不同端口设备的混合堆叠。具有即插即用、单一IP管理。同时大大降低系统扩展的成本，保护了用户投资。
丰富的业务支持能力
H3C S3100-EI系列交换机支持PoE（Power over Ethernet）技术，通过以太网对所连接的设备（如IP Phone, Wireless AP等）进行远程供电，从而使得不必在使用现场为设备部署单独的电源系统，能够极大地减少部署终端设备的布线和管理成本。
H3C S3100-EI系列交换机支持SP（Strict Priority）、WRR（Weighted Round Robin）、SP+WRR三种队列调度算法，支持每个端口4个输出队列，可以以不同的优先级将报文放入端口的输出队列。
