H3C S3100系列千兆以太网交换机是H3C公司秉承IToIP理念设计的二层线速智能型可网管以太网交换机产品，具有千兆上行、可堆叠、无风扇静音设计、完备的安全和QoS控制策略等特点，满足企业用户多业务融合、高安全、可扩展、易管理的建网需求，适合行业、企业网、宽带小区的接入和中小企业、分支机构汇聚交换机。

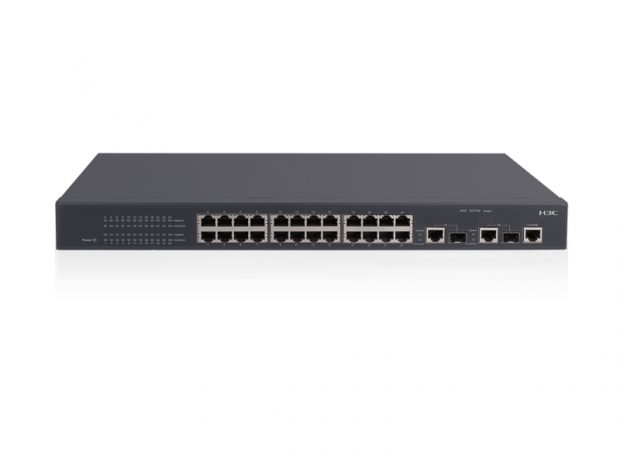

H3C S3100-SI 系列以太网交换机
产品简介：
- 产品基本信息
- 产品特点与优点
H3C S3100系列交换机规格特性
| 项目 | S3100-8TP-SI | S3100-16TP-SI | S3100-26TP-SI | S3100-52TP-SI | S3100-8C-SI | S3100-16C-SI | S3100-26C-SI | ||||||
| 外形尺寸（长×宽×高）
（单位：mm） |
230×160 ×43.6 |
360×160 ×43.6 |
440×160 ×43.6 |
440×230 ×43.6 |
326×200 ×42 |
436×200 ×42 |
436×240 ×42 |
||||||
| 重量 | ≤3.0kg | ≤3.0kg | ≤3.0kg | ≤4.5kg | ≤3.2kg | ≤3.2kg | ≤3.2kg | ||||||
| 固定端口 | 8个10/100Base-T以太网端口，1个10/100 /1000 Base-T以太网端口和1个1000Base-X SFP千兆以太网端口（Combo） |
16个10/100Base-T以太网端口，2个10/100 /1000Base-T以太网端口和2个1000 Base-X SFP千兆以太网端口（Combo） |
24个10/100Base-T以太网端口，2个10/100 /1000Base-T以太网端口和2个1000Base-X SFP千兆以太网端口（Combo） |
48个10/100Base-T以太网端口，2个10/100 /1000Base-T以太网端口和2个1000Base-X SFP千兆以太网端口 |
8个10 /100Base-T以太网端口 |
16个10/100 Base-T以太网端口 |
24个10/100 Base-T以太网端口 |
||||||
| 扩展槽位数量 | 无 | 1个 | 2个 | 2个 | |||||||||
| 管理端口 | 1个Console口 | ||||||||||||
| 支持的扩展模块接口类型 | SFP-FE-SX-MM1310（LC接口，最大传输距离2km）
SFP-FE-LX-SM1310（LC接口，最大传输距离15km） SFP-GE-SX-MM850（LC接口，最大传输距离0.5km） SFP-GE-LX-SM1310（LC接口，最大传输距离10km） SFP-STACK-Kit SFP-FE-LX-SM1310-BIDI（LC接口，最大传输距离15km） SFP-FE-LX-SM1550-BIDI（LC接口，最大传输距离15km） SFP-GE-LX-SM1310-BIDI（LC接口，最大传输距离10km） SFP-GE-LX-SM1550-BIDI（LC接口，最大传输距离10km） |
10/100/1000BASE-T接口模块（最大传输距离100m）
100BASE-SX（SC接口，最大传输距离2km） 100BASE-LX（SC接口，最大传输距离15km） 100BASE-LH40（SC接口，最大传输距离40km） 1000BASE-SX（SC接口，最大传输距离0.5km） 1000BASE-LX（SC接口，最大传输距离10km） 1000BASE-LH40（LC接口，最大传输距离40km） 1000BASE-LH70（LC接口，最大传输距离70km） 1000BASE-STACK（S3108C不支持） 100BASE-TX PD（Powered Device）接口模块（S3100-26C-SI不支持） |
|||||||||||
| 交换容量 | 19.2Gbit/s，所有端口支持线速转发 | ||||||||||||
| 包转发率 | 2.68Mpps | 5.36Mpps | 6.55Mpps | 13.2Mpps | 2.68Mpps | 5.36Mpps | 6.6Mpps | ||||||
| 电源 | 交流电源输入
额定电压范围：100V～240V AC；50/60Hz 最大电压范围：90V～264V AC；47Hz～63Hz |
交流电源输入（交流机型）：
额定电压范围：100V～240V AC；50/60Hz 最大电压范围：90V～264V AC；47Hz～63Hz 直流电源输入（直流机型）： 额定电压范围：-48V～-60V DC 最大电压范围：-36V～-72V DC |
|||||||||||
| 远程受电 | 不支持 | 直流机型支持 | 不支持 | ||||||||||
| 整机最大功耗 | 10W | 14W | 16W | 24W | 10W | 12W | 20W | ||||||
| 工作环境温度 | 0℃～45℃ | ||||||||||||
| 工作环境相对湿度（非凝露） | 10%～90% | ||||||||||||
H3C S3100系列交换机业务特性
| 项目 | S3100-SI |
| VLAN | 最多支持4K个符合IEEE 802.1Q标准的VLAN |
| 广播风暴抑制 | 支持基于端口带宽百分比的广播风暴抑制 |
| 组播 | IGMPv1/v2/v3 Snooping |
| 生成树协议 | 支持STP/RSTP/MSTP |
| 端口汇聚 | 支持多个端口汇聚组；FE汇聚组最多支持8个端口，GE汇聚组最多支持2个端口 |
| 端口镜像 | 支持多对一的端口镜像
支持RSPAN（远程交换端口分析） |
| 端口隔离 | 支持 |
| 端口环回检测 | 支持 |
| MAC地址表 | 最多支持8K个MAC地址 |
| 流控 | 支持IEEE 802.3x流控（全双工） |
| 堆叠 | 除S3100-8C-SI, S3100-8TP-SI均支持堆叠 |
| 加载与升级 | 支持XModem协议实现加载升级
支持FTP、TFTP加载升级 |
| 管理 | 支持命令行接口（CLI），Telnet，Console口配置
支持SNMP 支持iMC网管系统 支持WEB网管 支持系统日志 |
| 维护 | 支持PING、Traceroute， Multicast Traceroute
支持Telnet远程维护 支持VCT（Virtual Cable Test）电缆检测功能 |
| QoS | 每个端口支持4个输出队列
支持802.1p优先级、DSCP优先级、ip-precedence优先级 支持WRR、HQ+WRR队列调度算法 支持端口发送和接收方向的双向端口限速 |
| 安全特性 | 用户分级管理和口令保护
支持端口安全 支持Guest VLAN 支持IEEE 802.1X认证 支持集中MAC地址认证 支持SSH2.0 |
| DHCP | 支持DHCP Client，DHCP Snooping |
| NTP | 支持 |
| 集群管理 | 支持NDP（邻居发现协议）
支持NTDP（网络拓扑发现协议） |
千兆上行、线速交换
H3C S3100系列千兆交换机具有19.2Gbps的总线带宽，为所有端口提供二层线速交换能力，同时支持千兆上行，满足当前多业务融合对高带宽的需求。
完备的安全控制策略
H3C S3100系列千兆交换机支持802.1x认证，在用户接入网络时完成必要的身份认证，支持MAC地址和端口等多元组绑定、广播风暴抑制和端口锁定功能，保证接入用户的合法性。
支持跨交换机的远程端口镜像功能（RSPAN），可以将接入端口的流量镜像到核心交换机（例如S9500/7500）上，在核心上启动网流分析（Netstream）功能，对监控端口的业务和流量进行监控、优化部署和恶意攻击监控。
QoS能力
H3C S3100系列千兆交换机支持每个端口4个输出队列，支持2种队列调度算法：WRR调度算法和HQ+WRR调度算法，可以以不同的优先级将报文放入端口的输出队列。支持端口双向限速，限速的控制粒度最小可达64 Kbps。满足用户多业务识别、分类、资源调度的需要。
简单易用的管理和维护
H3C S3100系列千兆交换机采用无风扇静音设计，特别适合在楼道和办公室使用。支持VCT（Virtual Cable Test）电缆检测功能，便于快速定位网络故障点。
支持堆叠功能，通过增加设备来扩展端口数量和交换能力，多台设备之间的互相备份增强了设备的可靠性，从而保证了网络的平滑升级并能降低扩建成本；同时对多台设备统一管理，降低了管理成本。
通过FTP、TFTP实现设备的远程升级，支持HGMP集群管理系统和故障诊断，实现了设备的集中管理和维护 。
支持SNMP，可支持HP OpenView等通用网管平台，以及H3C iMC网管系统。支持基本的拓扑连接功能，配合网络管理系统，可实现端口间拓扑的链接与断开。支持CLI命令行，Web网管，TELNET，HGMP集群管理，使设备管理更方便。
